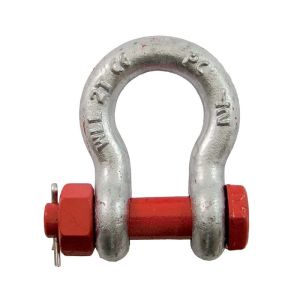

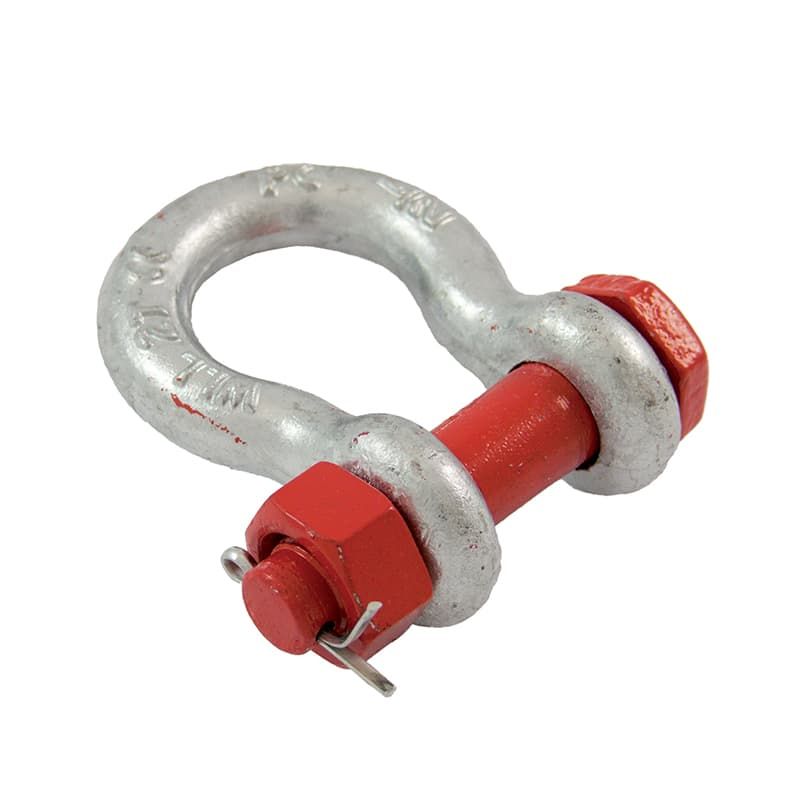

Manille lyre boulonnée goupillée Ø 11mm (Haute Résistance)
Référence : PRCMHLG111
Article en stock sous 48H
Entreprisevendéenne
Paiement100% sécurisé
Infos techniques
Série technique
Haute résistance
Finition
Zingué
Type de manille
Boulonnée goupillée
Charge maximale utile (kg)
1000
Écartement de la manille (mm)
17,00
Diamètre du piton (mm)
11,00
|
INFORMATIONS GÉNÉRALES |
|
|
Désignation |
Manille lyre à piton boulonnée goupillée |
|
Matière |
Corps : acier C45 Axe : acier allié |
|
Finition |
Zingué blanc |
|
PRINCIPALES CARACTÉRISTIQUES |
|
|
D - Diamètre du piton (mm) |
11 |
|
Charge maximale d'utilisation (Kg) |
1000 |
|

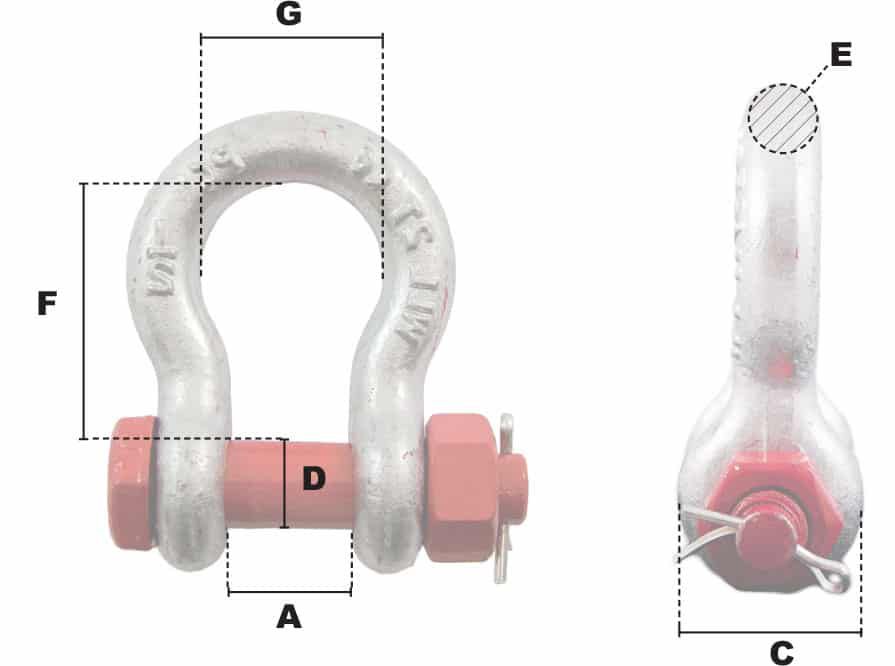

CÔTES ET DIMENSIONS |
|
|
A - Longueur ouverture de la manille (mm) |
17 |
|
C - Épaisseur de la manille (mm) |
24,50 |
|
E - Diamètre du tore (mm) |
9,50 |
|
E - Diamètre du tore (pouces) |
3/8 |
|
F - Hauteur intérieure (mm) |
37 |
|
G - Largeur intérieure (mm) |
26 |
|
Remarque |
La charge de rupture est obtenue en multipliant la charge maximale d'utilisation par le coefficient de sécurité 5. |
